Typische Anwendungsschaltung

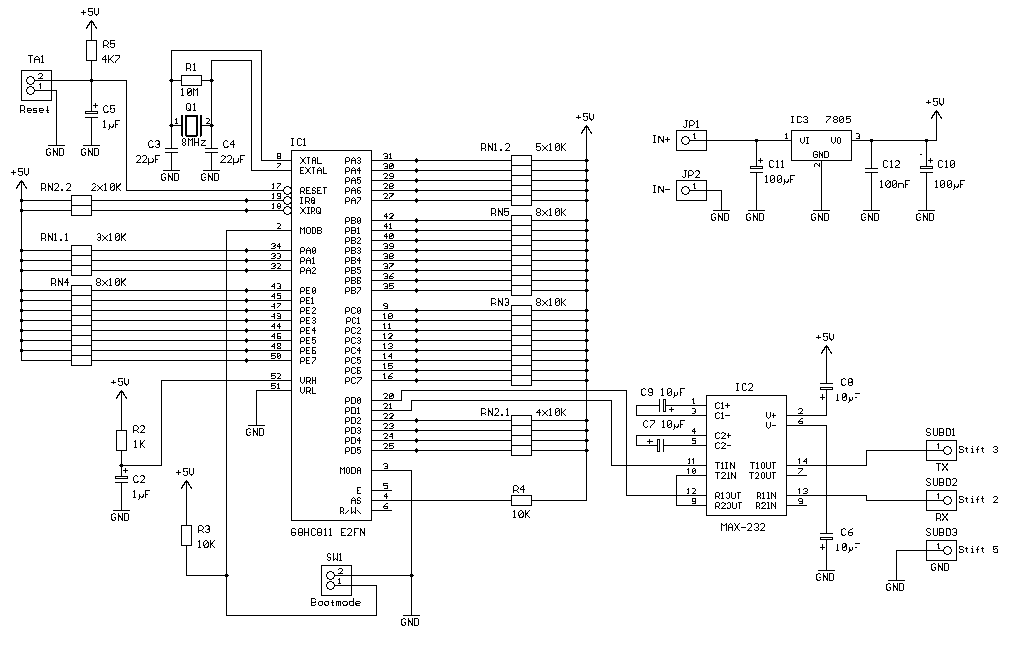

Wie aus dem Stromlaufplan ersichtlich ist, besteht die gesamte Schaltung desMikrocontrollers nur aus drei integrierten Bausteinen. Den Mittelpunkt bildetder Mikrocontroller 68HC811 (IC1). Sämtliche Anschlüsse sind durch Widerstandsnetzwerke abgeschlossen. Der Takterzeugung dient ein 8-MHz-Quarz (Q1),der mit Hilfe der beiden Keramikkondensatoren C3, C4 und dem ParallelwiderstandR1 auf der Grundwelle schwingt. Für das Laden der Programme und für denKontakt mit der Außenwelt wurde ein serieller Pegelwandler vom Typ MAX 232verwendet. Seine externe Beschaltung beschränkt sich auf vierTantalkondensatoren (C6 bis C9) für die internen Spannungswandler (+12V/-12V).Mit dem Schalter SW1 kann der Mikrocontroller in den Bootmodus geschaltet werden.Nur in dieser Betriebsart ist es möglich, Programme zu laden und abzuspeichern.Der Taster TA1 löst einen Reset aus und versetzt die gesamte Schaltung ineinen definierten Anfangszustand.

Die Spannungsversorgung erfolgt durch IC3, einen Festspannungsregler vom Typ 7805.Die von einem externen Steckernetzteil zugeführte Gleichspannung von etwa 9 Vwird hier auf eine konstante Versorgungsspannung von 5 V geregelt.


[vergrössern]

Achtung: Diese Schaltung ist nicht mit der Schaltung des im Praktikum verwendeten "Zwerg 11" identisch.

Stückliste für das Mikrocontroller-Board

BezeichnungBauteilWert
IC1MikrocontrollerMC 68HC811 E2 FN
IC2ICMAX 232
IC3Regler-IC7805
Q1Quarz8 MHz
RN1 - RN5Widerstandsnetzwerk 8 x 10 KOhm
R1Widerstand10 MOhm
R2Widerstand1 KOhm
R3, R4Widerstand10 KOhm
R5Widerstand4,7 KOhm
C1, C12Kondensator100 nF keramik
C3, C4Kondensator22 pF keramik
C2, C5Tantalelko1 Mikrofarad / 35 V
C6, C7, C8, C9Tantalelko10 Mikrofarad / 16 V
C10Elko100 Mikrofarad / 16 V
C11Elko100 Mikrofarad / 16 V
ST1 - ST5Steckerleiste2 x 8-polig
Bu1 - Bu5Buchsenleiste8-polig
Fassung für IC1IC-FassungPLCC 52
Fassung für IC2IC-Fassung16-polig
13 StückLötstifte1 mm
