Normalformen Schaltalgebraischer Funktionen

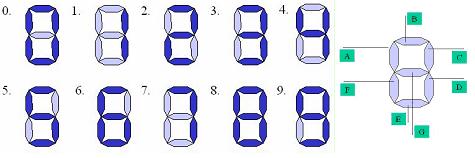

Die Schaltalgebraische Funktion in Form der Wahrheitstabelle ist in praktischen Fällen aus der Aufgabenstellung direkt ablesbar. Als Beispiel zeigt die nächste Figur die Wahrheitstabelle für die Hellsteuerung A-G Diode unten einer 7-Segement-Anzeige. Diese dient zur Darstellung einer 4-Bit Dualzahl als Dezimalziffer.

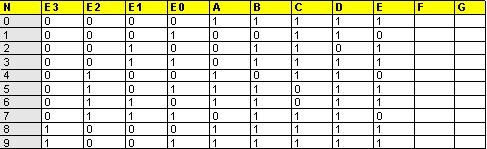

Die Wahrheitstabelle (Bitte ausfüllen!): E0-E3 sind die Eingänge in Binär Format. Die Kolonne A-Gstellen 7 Ausgänge dar, die die Diode gemäss die Darstellung steuern.
Zum Entwurf eines Schaltschemas ist es vorteilhaft und meist notwendig, die durch die Wahrheitstabelle gegeben Schaltfunktion in einen Schaltalgebraischen Ausdruck umzusetzen. Dies kann mit der Hilfe der folgende Normalform geschehen.
|
