Einführung

Das erhaltene Board hat die Testsoftware schon vorinstalliert. Als erstes wollen wir versuchen "einfach nur" über das Netzwerk auf die Webseite zuzugreifen. Da Default mäßig die Ethernet Konfiguration auf DHCP eingestellt ist und wir aber eine statische IP vergeben wollen ist die erste Berührung mit dem Board die Konfiguration der IP. Das Board kann man über die serielle Schnittstelle mit einem Nullmodem Kabel, dem installierten Konfigurationsmenü und einem Terminal Programm konfigurieren. In dem mitgeliefertem Einführungsmanual werden die Einstellungen des Hyper- Terminals von Windows sowie die ganzen mitgelieferten Teile sehr gut erklärt. Da wir festgestellt haben, dass die schon installierte Firmware fehlerhaft war musst erst eine aktuellere Version auf das EEPROM geschrieben werden. Daher wird das Programmieren des EEPROMs vor dem Konfigurieren der Firmware behandelt. Zunächst aber erst eine Auflistung und Erläuterung aller verwendeten Geräte und der Software.

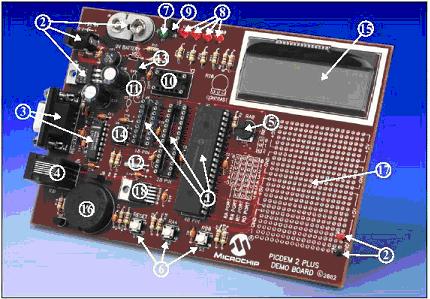

    Nr. Erläuterung

    PICDEM 2 Plus demonstration board besitzt folgende Bauelemente:

  1. 18-, 28- und 40-pin DIP sockets. (Aber nur ein Microcontroller kann angewendet werden)

  2. +5V Speisung aus dem Transformator 9V, 100mA AC/DC . Es kann auch eine 9V Batterie benutzt werden.

  3. RS-232 Outup.

  4. In-circuit debugger (ICD).

  5. 5K. Potentiometer, um Spannungen beim A/D Wandler einzuspeisen.

  6. Drei Taste mit RESET.

  7. Power-on LED Grün.

  8. Vier rote LEDs direct an PORTB verbunden.

  9. Jumper J6, um die rote LEDs vom PORTB zu deaktivieren.

  10. 4 MHz Oszillator.

  11. Crystal (Oszillator) könnte eingesetzt werden.

  12. 32.768 KHz crystal für Timer 1.

  13. Jumper J7, um der RC Oszillator (2 MHz) auszushcalten.

  14. 256K x 8 Serial EEPROM.

  15. LCD display.

  16. Piezo buzzer.

  17. Prototype area für zusätzliche Hardware.

  18. Microchip TC74 thermal Sensor.
