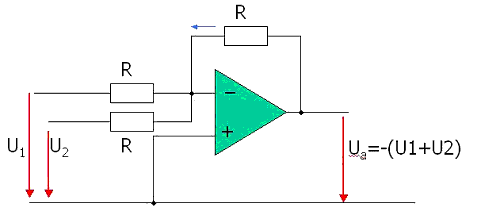

Schaltet man die Klemme (-) des invertierenden Verstärkers noch weiterere Eingangswiderstände an, erhält man den summierenden Verstärker. Die verschiedene Eingangsspannungen U1, U2, ... erscheinen verstärkt und aufsummiert am Ausgang.
Ua/R = - (U1/R + U2/R)
Ua= - R*(U1/R + U2/R) = -(U1+U2)
Die Schaltung ist sinnvoll, wo Signale summiert werden müssen, wie zum Beispiel Analoge MusikMixer.
