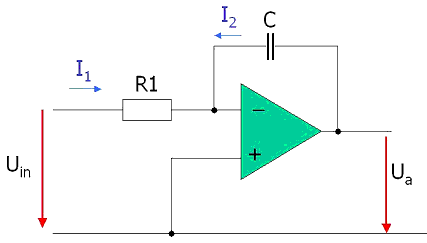

Der integrierende Verstärker Ersetzt man in der Schaltung des invertierenden Verstärkers den Ohmschen Widerstarnd R2 durch einen Kondensator C, so erhält man die Schaltung des integrierenden Verstärkers nach der Abbildung. Ua= - 1/(R*C) * ò Uin dt Damit ist gezeigt, dass die Eingagsspannung Uin zeitlich integriert als Ausgangsspannung Ua erscheint.
 Der Integrator kann als TiefpassFilter benutzt werden. Die Impedanz von C ist: Z=1 / (2 p f C) Je höher die Frequenz ist, desto kleine ist die Verstärkung. Die Verstärkung für Wechselstromspannungen ist: V= - R2 / R1 = - 1 / (2 * p * f* C * R1) Der Integrator wird auch für die Umformung von Signale angewendet. In der Tat die Integration von einem Rechtecksignal ist ein Dreiecksignal.
|
