Demo Firmware
Da die Firmware default mäßig auf DHCP eingestellt ist muss sie erst konfiguriert werden. Dies geschieht mit einem einfachen Terminal Programm (z.B. Hyper- Terminal von Microsoft).
Die Einstellungen für das Terminalprogramm sind folgende:
- Bits per Second: 19200
- Data Bits: 8
- Parity: none
- Stop Bits: 1
- Flow Control: none

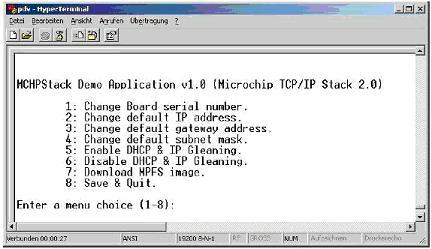

Nachdem das Terminal konfiguriert ist kann man durch gleichzeitiges drücken beider Taster das Setup Menü aufrufen. Auf dem LCD Display des Demo Boards erscheintdie Schrift "Board Setup…" und im Hyper-Terminal folgendes:
Um die IP-Adresse zu ändern muss nun die 2 gedrückt werden. Nach der Eingabe der neuen Adresse kann bei Bedarf auch noch die Subnet Mask geändert werden. Als nächstes wird noch Menüpunkt 6 gewählt um DHCP auszuschalten. Zum Schluss die Konfiguration durch drücken der 8 beenden. Wenn man nun die eben bei der Konfiguration angegebene IP-Adresse in den Browser eingibt sollt die Firmware-Homepage erscheinen, sofern das Demo Board auch mit im gleichen Ethernet hängt.
|
