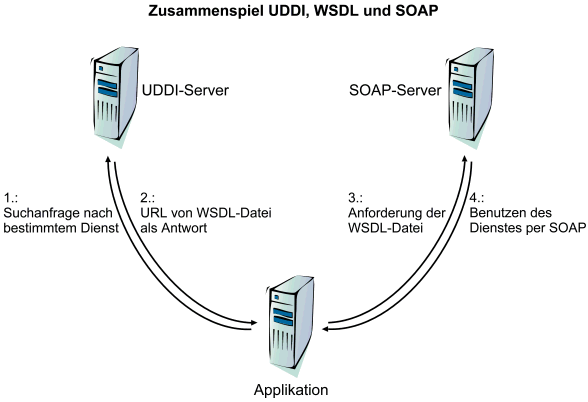

8. Beispiel für die Suche eines Web Servicesper UDDI,
die Untersuchung der Schnittstelle per WSDL
und die Benutzung per SOAP

Für eine in einem Programm benötigte Währungsumrechnungsoll ein Web Service gefunden werden, um die jederzeitaktuellen Umrechnungskurse (Exchange Currency Conversion Rate) programmgesteuert automatisch im Hintergrund zu ermitteln.

1. Wählen Sie einen UDDI-Registry-Server, zum Beispiel "https://uddi.ibm.com/ubr/registry.html".
2. Wählen Sie in der linken Menüleiste "Find".
3. Unter "Search For a ..." wählen Sie "Technical Model".
4. Unter "Starting with ..." tragen Sie "%Currency%" ein und klicken auf die Schaltfläche "Find".
5. In der Trefferliste wählen Sie das "Technical Model" "currency converter" mit der "Overview URL" "http://www.webservicex.net/CurrencyConvertor.asmx?wsdl", welche die WSDL-Datei spezifiziert.
6. Um zu überprüfen, ob der Web Service den Erwartungen entspricht, wird die URL der WSDL-Datei an ein Generic-SOAP-Client-Tool übergeben. Dieses Tool ermittelt anhand der WSDL-Datei die Schnittstellenspezifikation und erzeugt automatisch ein passendes Eingabeformular, worüber der Web Service getestet werden kann.
7. Ein solches Generic-SOAP-Client-Tool bietet zum Beispiel "http://www.soapclient.com/SoapTest.html" online im Internet. Geben Sie dort als "WSDL File Address" "http://www.webservicex.net/CurrencyConvertor.asmx?wsdl" ein und betätigen Sie die Schaltfläche "Retrieve".
8. Sie erhalten eine neue Webseite mit dem Titel "CurrencyConvertor, Get conversion rate from one currency to another currency". Wenn Sie darin etwas tiefer scrollen, finden Sie aufklappbare Listboxen zur Auswahl der Start- und Zielwährungen. Wählen Sie zum Beispiel unter "FromCurrency" "EUR" und unter "ToCurrency" "USD" und betätigen Sie die "Invoke"-Schaltfläche, um eine SOAP-Anfrage auszuführen.
9. Sie können unter "Show" wählen, ob Sie die als "Request" abgesendete oder als "Response" empfangene XML-Datei ansehen möchten. Sie können auch unter "Format" auf "HTML" (statt "XML") umschalten, dann sehen Sie keine XML-Datei, sondern nur den extrahierten Ergebniswert.
10. Um den SOAP-Dienst in Ihrem Programm zu nutzen, können Sie die benötigte Parametrisierung der WSDL-Datei entnehmen und eine entsprechende Methode programmieren, ähnlich wie es zum Beispiel für Java in dem einfachen allgemeinen SOAP-Client gezeigt wurde.
11. Bei komplizierteren SOAP-Diensten würde diese Vorgehensweise allerdings viel Fleißarbeit erfordern. Universeller und flexibler ist es, wenn Sie aus der WSDL-Datei automatisch den Sourcecode eines Proxy-Stubs erzeugen lassen, wie es zum Beispiel für Java für die Apache-AXIS-Tools unter WSDL-Datei auswerten erläutert wird, und diesen in Ihr Programm einbinden.
    Mit den Apache-AXIS-Tools erhalten Sie mit der Kommandozeile


    java -cp "%WSTK_CP%" org.apache.axis.wsdl.WSDL2Java      https://www.webservicex.net/CurrencyConvertor.asmx?wsdl

    die Java-Klasse "class CurrencyConvertorSoapStub", welche die Java-Methode "double conversionRate( fromCurrency, toCurrency )" enthält, worüber die Währungsumrechnung leicht von Java aus durchgeführt werden kann.

Hier im Beispiel wurden viele Schritte zur Demonstration per Webbrowser durchgeführt. Sie können aber alle auch rein elektronisch programmgesteuert automatisiert werden.
