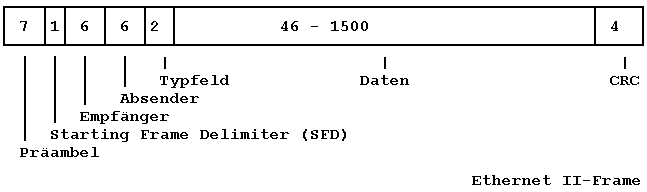

Ethernet IIEine der ältesten Framestrukturen ist Ethernet II. Charakteristisches Merkmal von Ethernet II ist das Typfeld, das aus zwei Bytes im Anschluß an die Start- und Zieladressen besteht und der Unterscheidung verschiedener höherer Protokolle dient. Alle anderen Formate enthalten hier eine Längeninformation. Die Unterscheidung der anderen Frames von einemEthernet-II-Frame kommt dadurch zustande, daß dessen Typ-Nummer immer größer ist als die maximale Paketgröße von 1518 Bytes (Z.B. 8000h für TCP/IP,8137h für IPX, 0600h für XNS oder 809Bh für AppleTalk). Ein Datenpaket besteht aus 576 bis 12208 Bits und hat folgenden Aufbau: Die Präambel dient zur Synchronisation, sie besteht aus einer Folge von '10101010'-Bytes. Der SFD hat an der letzten Stelle eine '1' (10101011). Die Längen der einzelnen Teile (in Byte) sind in der Grafik eingetragen. Sind weniger als 46 Datenbytes zu übertragen, muß mit Füllbits ergänzt werden, um die minimale Slot-Time zu erreichen.
|
|
|
