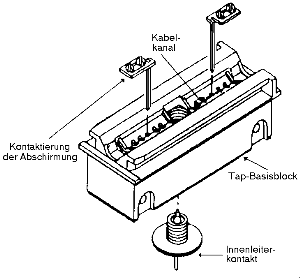

Standard-Ethernet, 10Base5Im weiteren wollen wir aber nur auf die Ethernet-Verkabelung eingehen. Das Standard-Ethernet besteht aus dem, meistens gelb isoliertem, 50-Ohm-Koaxialkabel mit ca. 10 mm Durchmesser (10,3 mm bei PVC-Isolierung, 9,5 mm bei PEP). Ein Kabelsegment darf maximal 500 m lang sein. Im Mindestabstand von 2,50 m können Media Attachment Units (MAUs) gesetzt werden. Zu diesem Zweck sind auf dem Kabel Markierungen angebracht. Die Ursache für den vorgeschriebenen Mindestabstand liegt darin, daß man eine Beeinflussung der MAUs untereinander ausschließen wollte. Das Bild zeigt schematisch den Anschluß an das Kabel. An einen MAU kann über ein maximal 50 m langes Transceiverkabel eine Ethernet-Station angeschlossen werden. Maximal 100 Stationen können an einem Kabelsegment hängen. Der Biegeradius darf 20 cm nicht unterschreiten. Das Kabel muß zur Vermeidung von Reflexionen an beiden Enden mit einem 50-Ohm-Widerstand (1 Watt) terminiert werden. Der Transceiver im MAU wird über einen TAP angeschlossen, bei dem Mittelleiter und Schirm kontaktiert werden, ohne das Kabel - und damit den Datenfluß auf dem Netz - zu unterbrechen.  Bei einem Defekt im Transceiverkabel wird das Netz nicht beeinflußt; lediglich die betroffene Station ist von der Kommunikation getrennt. Die paarweise verdrillten Leitungen im Transceiverkabel werden über Differenztreiber
angesteuert, auf Empfangsseite sitzen Differenzverstärker. Störungen
können sich so nur gering bemerkbar machen.

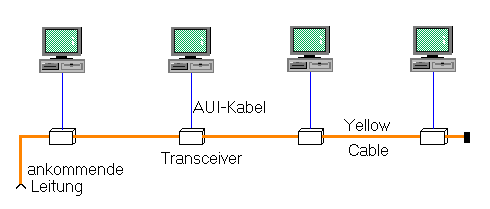

Anbindung der Arbeitsplätze direkt an das Yellow-Cable
Zum Anschluß der einzelnen Arbeitsplätze an das Netzwerk benötigt
man pro Arbeitsplatz den oben erwähnten MAU. Er stellt die Verbindung von
Rechner über den AUI-Port mit dem Netzwerk her. Diese Vorgehensweise birgt
allerdings einige Probleme (z. B. Netzlast, usw.).
Es existieren strenge Verlegevorschriften bezüglich Biegeradius,
Anschlußmöglichkeiten der einzelnen Stationen usw.
Das Yellow Cable ist heute veraltet und sollte für Neuinstallationen
nicht mehr eingesetzt werden. Es ist aber noch relativ häufig anzutreffen.
Bei Anschlußfehlern werden die benachbarten Teile des Netzes betroffen.
Außerdem wird für den Anschluß des MAU ein Spezialwerkzeug benötigt.
|
|
|
