IP Next Generation

Vinton Cerf (der 'Vater' des Internet) bezeichnet in einem Interview mit der Zeitschrift c't das Internet "(...) als die wichtigste Infrastruktur für alle Arten von Kommunikation.". Auf die Frage, wie man sich die neuen Kommunikationsdienste des Internet vorstellen könne, antwortete Cerf:

"Am spannendsten finde ich es, die ganzen Haushaltsgeräte ans Netz anzuschließen. Ich denkedabei nicht nur daran, daß der Kühlschrank sich in Zukunft mit der Heizung austauscht, ob es in derKüche zu warm ist. Stromgesellschaften könnten beispielsweise Geräte wie Geschirrspülmaschinenkontrollieren und ihnen Strom genau dann zur Verfügung stellen, wenn gerade keine Spitzennachfrage herrscht.Derartige Anwendungen hängen allerdings davon ab, daß sie zu einem erschwinglichen Preis angeboten werden.Das ist nicht unbedingt ferne Zukunftsmusik; die Programmierer müßten eigentlich nur damit anfangen,endlich Software für intelligente Netzwerkanwendungen zu schreiben. Und natürlich muß die Sicherheitderartiger Systeme garantiert sein. Schließlich möchte ich nicht, daß die Nachbarkinder mein Hausprogrammieren!"

Auf die Internet Protokolle kommen in der nächsten Zeit also völlig neue Anforderungen zu.

Classless InterDomain Routing - CIDR

Der Verknappung der Internet-Adressen durch die ständig steigende Benutzerzahl wird zunächst versucht, mit dem Classless Inter-Domain Routing (CIDR) entgegen zu wirken. Durch die Vergabe von Internet-Adressen in Klassen (A,B,C,...) wird eine große Anzahl von Adressen verschwendet. Hierbei stellt sich vor allem die Klasse B als Problem dar. Viele Firmen nehmen ein Netz der Klasse B für sich in Anspruch, da ein Klasse A Netz mit bis zu 16 Mio. Hosts selbst für eine sehr große Firma überdimensioniert scheint, ein Netz der Klasse C mit 254 Hosts aber zu klein.

Ein größerer Host-Bereich für Netze der Klasse C (z. B. 10 Bit, 1022 Hosts pro Netz) hätte das Problem der knapper werdenden IP-Adressen vermutlich gemildert. Ein anderes Problem wäre dadurch allerdings entstanden: die Einträge der Routing-Tabellen hätten sich um ein Vielfaches vermehrt.

Ein anderes Konzept ist das Classless Inter-Domain Routing (RFC 1519): die verbleibenden Netze der Klasse C werden in Blöcken variabler Größe zugewiesen. Werden beispielsweise 2000 Adressen benötigt, so können einfach acht aufeinanderfolgende Netze der Klasse C vergeben werden. Zusätzlich werden die verbliebenen Klasse-C-Adressen restriktiver und strukturierter vergeben (RFC 1519). Die Welt ist dabei in vier Zonen aufgeteilt, von denen jede einen Teil des verbliebenen Klasse C Adreßraums erhält:

Jede der Zonen erhält dadurch in etwa 32 Millionen Adressen zugewiesen. Vorteil bei diesem Vorgehen ist, daß die Adressen einer Region im Prinzip zu einem Eintrag in den Routing-Tabellen komprimiert worden sind und jeder Router, der eine Adresse außerhalb seiner Region zugesandt bekommt diese getrost ignorieren darf.

Internet Protokoll Version 6 - IPv6 (IP Next Generation, IPnG)

• Unterstützung von Milliarden von Hosts, auch bei ineffizienter Nutzung des Adreßraums
• Reduzierung des Umfangs der Routing-Tabellen
• Vereinfachung des Protokolls, damit die Router Pakete schneller abwickeln können
• Höhere Sicherheit (Authentifikation und Datenschutz) als das heutige IP
• Mehr Gewicht auf Dienstarten, insbesondere für Echtzeitanwendungen
• Unterstützung von Multicasting durch die Möglichkeit, den Umfang zu definieren
• Möglichkeit für Hosts, ohne Adreßänderung auf Reise zu gehen (Laptop)
• Möglichkeit für das Protokoll, sich zukünftig weiterzuentwickeln
• Unterstützung der alten und neuen Protokolle in Koexistenz für Jahre

Als die Entwickler mit den Arbeiten an der neuen Version des Internet Protokolls begannen, wurde ein Name für das Projekt bzw. das neue Protokoll benötigt. Angeregt durch die Fernsehserie "Star Trek - Next Generation", wurde als Arbeitsname IP - Next Generation (IPnG) gewählt. Schließlich bekam das neue IP eine offizielle Versionsnummer zugewiesen: IP Version 6 oder kurz IPv6. Die Protokollnummer 5 (IPv5) wurde bereits für ein experimentelles Protokoll verwendet.

Die Merkmale von IPv6

• Adreßgröße: Statt bisher 32 Bit stehen nun 128 Bit für die Adressen bereit. Theoretisch lassen sich damit 2¹²⁸ = 3.4*10³⁸ Adressen vergeben.
• Header-Format: Der IPv6-Header wurde vollständig geändert. Der Header enthält nur sieben statt bisher 13 Felder. Diese Änderung ermöglicht die schneller Verarbeitung der Pakete im Router. Im Gegensatz zu IPv4 gibt es bei IPv6 nicht mehr nur einen Header, sondern mehrere Header. Ein Datengramm besteht aus einem Basis-Header, sowie einem oder mehreren Zusatz-Headern, gefolgt von den Nutzdaten.



• Erweiterte Unterstützung von Optionen und Erweiterungen: Die Erweiterung der Optionen ist notwendig geworden, da einige der bei IPv4 notwendige Felder nun optional sind. Darüber hinaus unterscheidet sich auch die Art, wie die Optionen dargestellt werden. Für Router wird es damit einfacher, Optionen, die nicht für sie bestimmt sind, zu überspringen.
• Dienstarten: IPv6 legt mehr Gewicht auf die Unterstützung von Dienstarten. Damit kommt IPv6 den Forderungen nach einer verbesserten Unterstützung der Übertragung von Video- und Audiodaten entgegen, z. B. durch eine Option zur Echtzeitübertragung.
• Sicherheit: IPv6 beinhaltet nun im Protokoll selbst Mechanismen zur sicheren Datenübertragung. Wichtige neue Merkmale von IPv6 sind hier Authentifikation, Datenintegrität und Datenverlässlichkeit.
• Erweiterbarkeit: IPv6 ist ein erweiterbares Protokoll. Bei der Spezifikation des Protokolls wurde nicht versucht, alle möglichen Einsatzfelder für das Protokoll in die Spezifikation zu integrieren. Über Erweiterungs-Header kann das Protokoll erweitert werden.

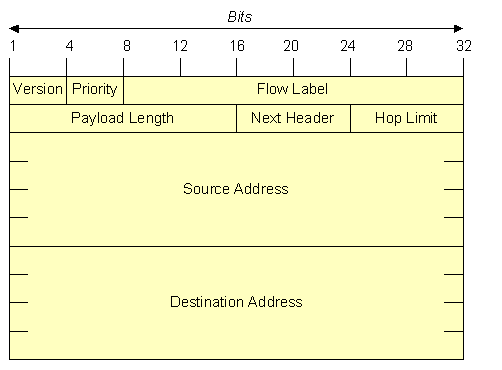

Aufbau des IPv6-Basis-Headers

Version:

Mit dem Feld Version können Router überprüfen, um welche Version des Protokolls es sich handelt. Für ein IPv6-Datengramm ist dieses Feld immer 6 und für ein IPv4-Datengramm dementsprechend immer 4. Mit diesem Feld ist es möglich für eine lange Zeit die unterschiedlichen Protokollversionen IPv4 und IPv6 nebeneinander zu verwenden. Über die Prüfung des Feldes Version können die Daten an das jeweils richtige "Verarbeitungsprogramm" weitergeleitet werden.

Priority:

Durch das Feld Priority (oder Traffic Class) kann angegeben werden, ob ein Paket bevorzugt behandelt werden muß. Dies ist für die Anpassung des Protokolls an die neuen Real Time Anwendungen nötig geworden. Damit können zum Beispiel Videodaten den E-Maildaten vorgezogen werden. Bei einem Router unter Last besteht damit die Möglichkeit der Flusskontrolle. Pakete mit kleinerer Priorität werden verworfen und müssen wiederholt werden.Mit den vier Bit lassen sich 16 Prioritäten angeben, wovon 1 bis 7 für "Non Real Time"- und 8 bis 15 für "Real Time"-Anwendungen reserviert sind. Die Zahl Null gibt an, dass die Priorität des Verkehrs nicht charakterisiert ist.

Flow Label

Mit Hilfe des Feldes Flow Label können Eigenschaften des Datenflusses zwischen Sender und Empfänger definiert werden. Das Flow Label selbst ist nur eine Zufallszahl. Die Eigenschaften müssen durch spezielle Protokolle oder durch den Hop-by-Hop-Header in den Routern eingestellt werden. Eine Anwendung ist zum Beispiel, daß die Pakete eines Flusses immer den gleichen Weg im Netz nehmen. Durch Speichern der Informationen für das jeweilige Flow-Label, muß der Router bestimmte Berechnungen nur für das erste Paket ausführen, und kann danach für alle Folgepakete die Resultate verwenden. Erst die Einführung des Flow Labels ermöglicht die Einführung von Quality-of-Service-Parametern im IP-Verkehr.

Payload Length

Das Feld Payload Length (Nutzdatenlänge) gibt an, wie viele Bytes dem IPv6-Basis-Header folgen, der IPv6-Basis-Header ist ausgeschlossen. Die Erweiterungs-Header werden bei der Berechnung der Nutzdatenlänge mit einbezogen. Das entsprechende Feld wird in der Protokollversion 4 mit Total Length bezeichnet. Allerdings bezieht IPv4 den 20 Byte großen Header auch in die Berechnung ein, wodurch die Bezeichnung "total length" gerechtfertigt ist.

Next Header

Das Feld Next Header gibt an, welcher Erweiterungs-Header dem IPv6-Basis-Header folgt. Jeder folgende Erweiterungs-Header beinhaltet ebenfalls ein Feld Next Header, das auf den nachfolgenden Header verweist. Beim letzten IPv6-Header, gibt das Feld an, welches Transportprotokoll (z.B. TCP oder UDP) folgt.

Hop Limit

Im Feld Hop Limit wird festgelegt, wie lange ein Paket überleben darf. Der Wert des Feldes wird von jedem Router vermindert. Ein Datengramm wird verworfen, wenn das Feld den Wert Null hat. IPv4 verwendete hierzu das Feld Time to Live. Die Bezeichnung bringt mehr Klarheit, da schon in IPv4 die Anzahl Hops gezählt und nicht die Zeit gemessen wurde.

Source Address, Destination Address

Die beiden Felder für Quell- und Zieladresse dienen zur Identifizierung des Senders und Empfängers eines IP-Datengramms. Bei IPv6 sind die Adressen vier mal so groß wie IPv4: 128 Bit statt 32 Bit.

Das Feld Length (Internet Header Length - IHL) von IPv4 ist nicht mehr vorhanden, da der IPv6-Basis-Header eine feste Länge von 40 Byte hat. Das Feld Protocol wird durch das Feld Next Header ersetzt. Alle Felder die bisher zur Fragmentierung eines IP-Datengramms benötigt wurden (Identification, Flags, Fragment Offset), sind im IPv6-Basis-Header nicht mehr vorhanden, da die Fragmentierung in IPv6 gegenüber IPv4 anders gehandhabt wird. Alle IPv6-kompatiblen Hosts und Router müssen Pakete mit einer Größe von 1280 Byte unterstützen. Empfängt ein Router ein zu großes Paket, so führt er keine Fragmentierung mehr durch, sondern sendet eine Nachricht an den Absender des Pakets zurück, in der er den sendenden Host anweist, alle weiteren Pakete zu diesem Ziel aufzuteilen. Es wird also vom Hosts erwartet, daß er von vornherein eine passende Paketgröße wählt. Die Steuerung der Fragmentierung erfolgt bei IPv6 über den Fragment Header. Das Feld Checksum ist nicht mehr vorhanden.

Erweiterungs-Header im IPv6

Derzeit sind sechs Erweiterungs-Header definiert. Alle Erweiterungs-Header sind optional. Werden mehrere Erweiterungs-Header verwendet, so ist es erforderlich, sie in einer festen Reihenfolge anzugeben.

IPv6-Adressen

                                         xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx


• Führende Nullen
  Die führenden Nullen können mit Nullen oder Doppelpunkten zusammengefasst werden.

                                         1234:0000:0000:0000:0000:0000:0000:1234
                                                           -->
                                                  1234:0:0:0:0:0:0:1234
                                                           -->
                                                        1234::1234


• IPv4 kompatible Adressen haben die Form:

                                         0:0:0:0:0:0:C206:AFFE
                                               oder
                                         ::C206:AFFE


  Um die Lesbarkeit zu erhöhen kann man auch eine gemischt Form verwenden:

                                         ::194.6.161.126


• IPv4 gemappte IPv6 Adressen haben die Form:

                                         ::FFFF:C206:A17E


• Die Loopback Adresse ist neu (anstelle 127.0.0.1):

                                         ::1


In IPv4 wurden die Adressen anfänglich in die bekannten Klassen eingeteilt. Ein weiteres Problem bei den IPv4 Adressen ist, daß die Router keine Hierarchie in den Adressen erkennen können. Auch IPv6 ist in der allgemeinen Form unstrukturiert, es kann aber durch definierte Präfixe strukturiert werden. Die allgemein strukturiert Adresse sieht danach wie folgt aus:

Die Strukturierung erlaubt die Einteilung der Adresse in Adresstypen. Jeder Präfix identifiziert somit einen Adresstyp. Die bereits definierten Adresstypen und die zugehörigen Präfixe sind:

Wie man in der Tabelle erkennen kann, werden die Adressen grob in die Typen Unicast, Multicast und Anycast eingeteilt, deren Eigenschaften nachfolgend kurz erklärt werden sollen.

• Unicast
  Als Unicast-Adressen bezeichnet man die Adressen, die für Punkt-zu-Punkt-Verbindungen verwendet werden. Sie werden in verschiedene Gruppen eingeteilt:
  • Geographisch basierte Unicast-Adresse
    Für diese Adressen wurde erst der Adressbereich und der Präfix reserviert. Die Idee ist, dass ein hierarchisches Routing aufgrund der geographischen Lage - ähnlich wie beim Telefon - möglich sein soll.
  • Anbieterbasierte Unicast-Adressen
    Dieser Adresstyp erlaubt ein hierarchisches Routing aufgrund der Adressräume der Anbieter. Diese Adressen werden von einem Register über ein großes Gebiet verwaltet. Diese Register geben die Adressen an die Anbieter weiter, welche ihrerseits Adressen weitergeben können. Somit ergibt sich eine Adress-Struktur, die wie folgt aussieht:



    Die Einführung von nationalen Registern ergibt eine Aufteilung der Anbieter- und Subscriber-ID in National-Register-, Anbieter- und Subscriber-ID.

• Linklokale und standortlokale Adressen
  Diese Adressen werden für die TCP/IP-Dienste innerhalb eines Unternehmens genutzt. Die Linklokalen Adressen werden nicht in das Internet geroutet und haben den folgenden Aufbau:



  Im Gegensatz dazu stehen die standortlokalen Adressen, die nur innerhalb eines Subnetzes gültig sind und deshalb von keinem Router behandelt werden.



• Multicast-Adressen
  In IPv4 wird das Rundsenden eines Paketes an mehrere Stationen durch das IGMP (Internet Group Management Protokoll) realisiert. In IPv6 ist das Prinzip übernommen, aber ein eigener Adresstyp definiert worden. IGMP entfällt somit gänzlich. Das Paket für Multicast-Meldungen sieht wie folgt aus:



  Das Flag gibt an, ob die Gruppen ID temporär, oder von der IANA zugewiesen ist. Der Scope gibt den Gültigkeitsbereich der Multicast Adresse an. Dieser reicht vom nodelokalen bis zum globalen Bereich.

• Anycast Adressen
  Diese Adressen sind neu definiert worden. es können mehrere Rechner zu einer Gruppe zusammengefasst werden und sie sind dann unter einer einzigen Adresse erreichbar. Damit ist beispielsweise eine Lastverteilung möglich: der Rechner, der am wenigsten belastet ist, behandelt das Paket. Die Adresse hat die folgende Struktur:



Sicherheit

Authentisierungsmechanismen liefern den Beweis auf Unverfälschtheit der Nachricht und identifiziert den Absender (Digitale Unterschrift). Hier werden verschiedene kryptographische Verfahren eingesetzt. Die Verfahren für die Verschlüsselung und die Authentisierung können auch getrennt angewandt werden. Verwaltung und Verteilung der Schlüssel wird nicht von IPv6 gelöst. Das Standardverfahren für den IPv6-Authentisierungsmechanismus ist MD5 mit 128 Bit langen Schlüsseln. IPv6 schreibt keinen Verschlüsselungsmechanismus vor, jedes System im Internet muß jedoch den DES mit CBD (Cipher Block Chaining) unterstützen.
