Funk-LAN-Technologie

• Drahtlose Netzwerk-Adapter sind erheblich langsamer alsherkömmliche Netzwerkkarten. Selten wird eineGeschwindigkeit von mehr als 2 MBit/s erreicht, meisterheblich weniger.
• Innerhalb der Reichweite (je nach Gebäudestruktur etwa10...50 m) teilen sich die drahtlos vernetzten Computerdie Übertragungsleistung. Die Netto-Geschwindigkeitsinkt dadurch weiter.
• Die Kosten für drahtlose Adapter liegen um den Faktor 20über jenen für konventionelle 10-MBit/s-Netzwerkkarten.
• Bei den meisten Lösungen sind zusätzliche teure"Access Points" nötig, die die Schnittstellezwischen einem Kabel-Netzwerk und drahtlosen Workstationsdarstellen.

Die ersten "Radio LANs" arbeiteten überwiegend mit dem gegenüber Störungen relativ unempfindlichen Spread-Spectrum-Verfahren, bei dem die Daten auf viele Trägerfrequenzen verteilt werden, typisch auf einenBereich von 20 MHz bei einer Datenrate von 2 MBit/s. Das Spreizen des Signals erfolgte entweder mit dem Zufallssystem Direct Sequence Spread Spectrum (DSSS) oder durch das zyklische Springen zwischen mehreren Frequenzbändern (FHSS, Frequency Hopping Spread Spectrum). Sicherheitshalber werden die Daten verschlüsselt.

Technisch entsprechen diese Netze einem Bus-System ohne Kabel oder die Schnurlos-Stationen bilden zusammen eine Bridge. Seit 1997 werden Funk-LANs mit 1 oder 2 MBit/s im 2,4-GHz-Bereich mit der Norm IEEE 802.11 standardisiert. Als Sendeleistung ist maximal 1 Watt vorgesehen. Die Reichweite innerhalb von Gebäuden beträgt etwa 50 m, außerhalb davon einige hundert Meter. Neuere Entwicklungen erreichen bei 19 GHz bis zu 10 MBit/s, allerdings bei deutlich kleinerer Reichweite.

Mit IEEE 802.11 (Teil der Standardisierungsbemühungen des IEEE 802 Komitees, zuständig für lokale Netzwerktechnologien) ist nun ein erster Standard für Funk-LAN-Produkte geschaffen worden. Mitte 1997 wurde der erste IEEE 802.11 Standard (2 Mbit/s Funk-LAN-Technologie) veröffentlicht, welcher dann, im Oktober 1999, mit IEEE 802.11b (High Rate) um einen Standard für 11-Mbit/s-Technologie erweitert wurde. Der IEEE 802.11 Standard beschreibt die Übertragungsprotokolle bzw. Verfahren für zwei unterschiedliche Arten, Funk-Netzwerke zu betreiben.

Der 802.11 Standard basiert auf CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance). Der WLAN Standard ist ähnlich aufgebaut wie der Ethernet-Standard 802.3, verfügt aber über Vorkehrungen um Kollisionen zu minimieren. Der Grund liegt darin, daß z.B. zwei mobile Einheiten zwar von einem Access Point erreicht werden, sich aber gegenseitig nicht „hören". Damit kann die wirkliche Verfügbarkeit des Access Points nicht in jedem Fall erkannt werden.

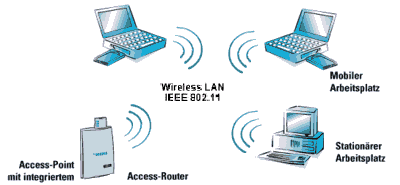

Das erste Funk-Netz-Szenario beschreibt die Kommunikation in einfachen "Ad-hoc"-Netzwerken. Hierbei sind mehrere Arbeitsrechner in einem begrenzten Sendebereich miteinander verbunden. Zentrale Übermittlungs- bzw. Kontrollsysteme, sogenannte "Access-Points" sind bei diesem Anwendungsfall nicht vorgesehen. Ein derartiges "Ad-hoc" Netzwerk könnte zum Beispiel zwischen den tragbaren Computersystemen während einer Besprechung in einem Konferenzraum aufgebaut werden.

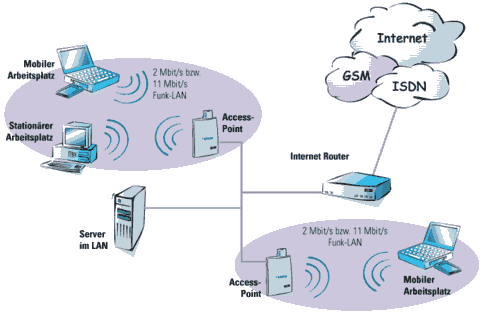

Im zweiten Anwendungsfall, der im IEEE 802.11 Standard beschrieben wird, kommen sogenannte "Access-Points" zum Einsatz. Bei diesen Geräten handelt es sich um Netzwerkkomponenten, welche die Kommunikation innerhalb eines Funk-LANs, zwischen einzelnen Funk-LAN-Zellen und die Verbindung zwischen Funk-LANs und herkömmlichen LANs (Kabel basierend) ermöglichen und kontrollieren. Access-Points regeln die "gerechte" Verteilung der zur Verfügung stehenden Übertragungszeit im Funk-Netzwerk. Des Weiteren ermöglichen diese Komponenten mobilen Arbeitsstationen das unterbrechungsfreie Wechseln (Roaming) von einer Funk-LAN-Zelle in die Nächste.

Verschiedene Systeme können mittels einer speziellen Frequenzwahl bis zu acht unterschiedliche Kanäle im Frequenzband alternativ oder teilweise auch gleichzeitig nutzen. Durch dieses Verfahren können in bestimmten Fällen z. B. auch durch Störungen belastete Frequenzen umgangen werden, um so die Übertragung zu sichern. Des weiteren können durch den Einsatz mehrere Accesspoints parallele Funkzellen auf unterschiedlichen Frequenzen aufgebaut werden und so die Gesamtübertragungskapazität eines WLANs erweitern. Die dadurch entstehende Möglichkeit unterschiedliche Frequenzen zur Datenübertragung mit getrennten Benutzergruppen zu nutzen, kann den Datendurchsatz in einem solchen Funknetz vervielfachen, da die einzelnen Frequenzsegmente jeweils die volle Bandbreite für den Datenstrom zur Verfügung stellen.

Eine wichtige Frage, die sich im Hinblick auf den Einsatz von Funk-Technologie immer wieder stellt, ist die mögliche gegenseitige Störung von elektronischen Geräten (nicht nur von Funk-Sendern und Empfängern). Oftmals werden sogar Bedenken zu einem möglichen Gesundheitsrisiko durch die Nutzung von auf Funk basierenden Produkten geäußert.
Auf Funk basierende Geräte müssen einer Vielzahl von Standards und strengen gesetzlichen Richtlinien entsprechen, die sicherstellen, daß die Beeinflussung zwischen verschiedenen auf Funk basierenden Geräten und auch anderen elektronischen Geräten entweder unmöglich ist, oder die festgelegten Grenzwerte nicht überschreiten, welche die internationalen und nationalen bzw. europäischen Standardisierungs-Gremien festlegen.

Alle in Deutschland zugelassenen WLAN Systeme benutzen ein offiziell für industrielle und andere Zwecke reserviertes ISM-Frequenzband (Industrial Scientific Medical) zwischen 2,400 und 2,483 GHz und übertragen durch Nutzung eines Teils der darin verfügbaren Frequenzen mit Datenraten von bis zu 11 Mbps. Da IEEE 802.11 Funk-LAN-Produkte speziell für den Einsatz in Büros und anderen Arbeitsumgebungen entwickelt wurden, senden sie auch mit einer entsprechend niedrigen, gesundheitlich unbedenklichen Leistung. Diese Leistung liegt unter einem maximalen Wert von 100 mW und damit z. B. signifikant unter der Sendeleistung von gebräuchlichen GSM Telefonen (ca. 2 W bei Geräten GSM Klasse 4, d. h. Frequenzbereich 880-960 MHz). Erhöhte Gesundheitsrisiken konnten deshalb beim Umgang mit Funk-LANs im 2.4 GHz Frequenzband nicht festgestellt werden.

Die größten Bedenken gelten üblicherweise der Technologie Funk selbst. Aber unberechtigtes "Mithören" erweist sich in der Praxis sogar als wesentlich schwieriger und aufwendiger als bei herkömmlichen auf Kupferkabeln basierenden Netzwerken. Sogenannte "Walls" sichern den Datenverkehr mittels eines Verfahrens zur Bandspreizung (Spread-Spectrum, SS) gegen Abhören und Störungen, dieses Verfahren entspricht einer komplexen Kodierung, die ein Abhören schon durch die eingesetzten technischen Prinzipien sehr schwer macht. Alle z. Zt. bekannten zugelassenen WLAN Systeme setzen zwei verschiedene Techniken ein, das sogenannte Direct Sequence SS (DSSS) und das Frequency Hopping SS (FHSS) Prinzip.

Direct Sequence SS verschlüsselt jedes Bit in eine Bitfolge, den Chip, und sendet diesen auf das Frequenzband aufgespreizt. Für unbefugte Lauscher verschwindet das Signal dadurch im Hintergrundrauschen, erst der autorisierte Empfänger kann es wieder ausfiltern. Das DSSS System ist unempfindlicher gegen Störungen und hat sich als Lösung mit den meisten installierten Geräten in diesem Markt durchgesetzt.

Beim Frequence Hopping vereinbaren Sender und Empfänger während des Verbindungsaufbaus eine Folge, nach der einige Male pro Sekunde die Sendefrequenz umgeschaltet wird. Ein nicht autorisierter Zuhörer kann diesen Sprüngen nicht folgen, die Synchronisation zwischen Sender und Empfänger bedeutet jedoch zusätzlichen Ballast (Overhead) in der Datenübertragung.

Um das komplette Signal erfolgreich empfangen und interpretieren zu können, muß der Empfänger den korrekten Entschlüsselungsalgorithmus kennen. Daten während der Übertragung abzufangen und zu entschlüsseln wird dadurch recht schwierig. Die Sicherheit von IEEE 802.11 Funk-LAN-Produkten beschränkt sich selbstverständlich nicht nur auf die Wahl von DSSS als Übertragungsverfahren. So sieht der IEEE-802.11-Standard optional auch verschiedene Methoden für Authentisierung und Verschlüsselung vor. Unter Authentisierung versteht man dabei all jene Mechanismen mit denen überprüft bzw. kontrolliert wird, welche Verbindungen im Funk-LAN zulässig sind. Mit der zusätzlichen Verschlüsselungstechnik WEP (Wired Equivalent Privacy), welche auf dem RC4-Verschlüsselungsalgorithmus basiert, wird ein Sicherheitsniveau erreicht, welches dem herkömmlicher LAN-Technologien mehr als entspricht. Als weitere sehr flexible Sicherheitsfunktion, erweisen sich auch Filter auf MAC-Adress-Ebene, die im Access-Point konfiguriert werden können. Über diese Filter kann die Kommunikation über den Access-Point sehr wirkungsvoll gesteuert werden.

Funk-LAN-Technologie und -Produkte ergänzen in idealer Weise die "klassischen" LAN-Lösungen. IEEE-802.11-konforme Produkte zu attraktiven Preisen gibt es heute in Ausführungen, welche Bandbreiten von 2 Mbit/s oder 11 Mbit/s unterstützen. Schon 2-Mbit/s-Lösungen verfügen über eine ausreichende Übertragungsleistung, um herkömmliche Netzwerkanwendungen zu ermöglichen. Beispiele für solche Anwendungen sind die gemeinsame Nutzung von Druckern, File-Transfer, Internet und E-Mail. Bandbreite wird jedoch dann zu einem entscheidenden Faktor beim Einsatz von Funk-LAN-Installationen, wenn eine große Anzahl von Arbeitsstationen angebunden werden soll und der Einsatz sehr "bandbreitenintensiver" Multimedia-Anwendungen geplant ist. 11-Mbit/s-Produkte bieten hierbei ein verbessertes Lastverhalten. Jedoch sollte man nicht übersehen, daß Funk-LAN-Technologie sich wie jedes andere "Shared-Medium" verhält und damit sehr ähnlich zu Ethernet-Lösungen ist.

Ein weiterer wichtiger, zu beachtender Aspekt bei Planung und Einsatz von Funk-LAN-Lösungen, liegt in den oftmals schwer einschätzbaren Umgebungseinflüssen, welche die Übertragungsqualität und Übertragungsreichweite vermindern können. So können Reichweite und Qualität der Übertragung nicht nur durch die Positionierung und Anordnung der Arbeitsstationen und Access-Points beeinflusst werden, sondern es entsteht auch eine, zum Teil gravierende, Beeinträchtigung durch die zu durchdringenden Hindernisse (Ziegelwände, Stahlbeton, etc.).

Die weitere Entwicklung der Funk-LANs

Zur Komplettierung des Hiperlan/1-Standards wurde ein neues Projekt gestartet, um die drahtlose Version von ATM zu definieren. Dieses drahtlose ATM-Projekt ist unter der Bezeichnung Hiperlan Type 2 (Hiperlan/2) bekannt, und dieses scheint in der Industrie auf deutlich höheres Interesse zu stoßen, als Typ 1. Die drahtlose ATM-Variante unterstützt natürlich die gleichen QoS-Parameter wie die drahtgebundene Version. Außerdem verfügt Hiperlan/2 über zahlreiche Sicherheits-Services und das so genannte Hand-over - wenn eine Bewegung zwischen lokalen Bereichen und Weitbereichen oder von firmeninternen nach öffentlichen Umgebungen stattfindet. Hiperlan/2 hat eine sehr hohe Übertragungsrate, die auf dem physikalischen Layer bis zu 54 MBit/s und auf Layer 3 bis zu 25 MBit/s beträgt. Um diese zu bewerkstelligen, macht Hiperlan/2 von einer Modulationsmethode Gebrauch, die sich Orthogonal-Frequency-Digital-Multiplexing (OFMD) nennt.

Für die Realisierung eines Hiper-LAN/2-Netzwerks stehen zwei Betriebsarten zur Verfügung:

• Der Zugang im Centralised Mode erfolgt ähnlich wie bei einem WLAN über Access-Points, die sich bedarfsgerecht kaskadieren lassen. Bei der Raumabdeckung ist mit einem Radius von rund 50 Metern zu rechnen, innerhalb dessen sich die mobilen Stationen um einen Access-Point bewegen können.
• Beim Direct Mode können mobile Stationen innerhalb einer Funkzelle spontan eine direkte Ad-hoc-Verbindung ohne Access-Point aufnehmen. Dabei sind Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen möglich.

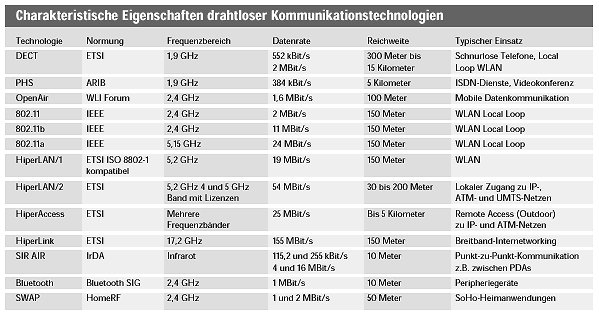

Die neuen Funk-LAN-Standards

• HiperLAN/2 mit typischen Datenraten von 25 MBit/s für die Kommunikation zwischen portablen Computern und breitbandigen ATM- oder IP-Netzen innerhalb von Gebäuden. Die Mobilität von Benutzern beschränkt sich nur auf lokale Servicebereiche; Roaming innerhalb von öffentlichen Netzen ist nicht Bestandteil der BRAN-Aktivitäten.
• HiperAccess stellt feste Funkverbindungen außerhalb von Gebäuden mit typischen Datenraten von 25 MBit/s bereit. Damit sollen Serviceprovider in der Lage sein, breitbandige Netzzugänge für Privatkunden und kleine unternehmen innerhalb kurzer Zeit bereitzustellen.
• HiperLink stellt eine statische Richtfunkverbindung mit hohen Übertragungsraten bis zu 155 MBit/s bereit. Die neue Technik soll HiperAccess- und HiperLAN-Netzwerke zu einer vollständigen drahtlosen Infrastruktur zusammenfassen.

Sicherheit von Funknetzen

Inzwischen ist allein durch das Erlauschen des Datenverkehrs ein passiver Angriff auf WEP mit handelsübliche Hardware und frei erhältliche Software gelungen. Er beruht auf der Tatsache, daß WEP einen berechneten und nicht einen zufälligen Initialisierungsvektor im Klartext überträgt. So kann aus den erlauschten Daten der bei WEP verwendeten Schlüssel errechnet werden. Nach Schätzungen dauert das Berechnen eines 40-Bit-WEP-Schlüssels eine Viertelstunde, die bessere 128-Bit-Variante mit 104 Bit langem Schlüssel würde nur rund 40 Minuten dauern.

Für die Absicherung von Funknetzen bleiben damit nur Techniken, wie sie in Virtual Private Networks (VPNs) gebräuchlich sind - also Verfahren, die auf höheren Netzwerkebenen greifen. Das erfordert allerdings einige Umstellungen: Anstatt die Access Points schlicht in die bestehende LAN-Infrastruktur zu integrieren, muss man ein separates Netz für sie aufbauen. An einem Übergabepunkt zwischen WLAN und LAN muss dann die Zugriffsberechtigung überprüft werden. Man sollte dabei nicht nur von der normalen Benutzerverwaltung getrennte Passwörter verwenden, sondern diese möglichst lang machen. Deutlich sicherer geht es mit IPsec.

Weitere drahtlose Verfahren

IrDA

Bluetooth

• Stimme und Daten übertragen,
• überall funktionieren,
• automatisch Verbindungen aufbauen,
• Störeinflüssen von Mikrowellenherden widerstehen,
• mit kleinen Chips arbeiten, die auch in Handys passen,
• wenig Strom verbrauchen,
• auf offenen Standards beruhen und
• sehr billig sein.

• Handys schalten am Arbeitsplatz automatisch auf den kostenlosen Betrieb im firmeninternen Telefonnetz um und funktionieren zu Hause als Schnurlosapparate im Festnetz.
• Die Teilnehmer einer Konferenz brauchen ihre Notebooks nur einzuschalten, um sie miteinander zu verbinden. Auch der Referent braucht kein Kabel, wenn er den Projektor an einen PC anschließt.
• E-Mail, die der Anwender im Flugzeug auf seinem Notebook verfaßt, wird abgeschickt, sobald er nach der Landung sein Handy auf Stand-by schaltet.
• Der PDA des Außendienstmitarbeiters tauscht selbständig mit dem PC im Büro Informationen aus und aktualisiert seine Daten.

Ein Bluetooth-Netz ist aus einzelnen Blasen, sogenannten Piconets, aufgebaut, die jeweils maximal acht Geräte aufnehmen. Damit auch mehrere Teilnehmer drahtlos kommunizieren können, treten bis zu zehn Piconets eines Empfangsbereichs miteinander in Kontakt. Der Gründer eines Teilnetzes, nämlich das Gerät, welches die erste Verbindung herstellt, nimmt unter den übrigen Mitgliedern eine primäre Stellung ein und gibt die innerhalb des Piconet gebräuchliche Sprungfolge vor. Damit die anderen Geräte Schritt halten, schickt der Master Synchronisationssignale. Außerdem führt er Buch über die drei Bit langen Mac-Adressen der Piconet-Teilnehmer und versetzt diese nach Bedarf in eingeschränkte Betriebszustände.

Den Aufbau einer Verbindung übernimmt das Software-Modul "Link-Manager". Dieses entdeckt andere Link-Manager in einem Empfangsbereich, mit denen es über ein eigenes Protokoll, das Link-Manager-Protokoll, Daten austauscht. Das Modul authentifiziert Geräte, behandelt Adreßanfragen, verfügt über eine einfache Namensauflösung und sendet und empfängt Anwendungsdaten. Darüber hinaus handelt es mit dem Kommunikationspartner den Verbindungstyp aus, der bestimmt, ob Sprache oder Daten über den Äther gehen. Auch an die Sicherheit haben die Entwickler gedacht. Bluetooth-Geräte weisen sich gegenseitig mit einem Challenge/Response-Mechanismus aus und kodieren Datenströme mit Schlüsseln von bis zu 64 Bit Länge. Abgesehen davon haben es Mithörer wegen der großen Zahl möglicher Sprungfolgen schwer, sich in ein Piconet einzuklinken.

Eine Mitgliedschaft in der Special Interest Group ist für Unternehmen der EDV-Branche aus zweierlei Hinsicht interessant. Zum einen erhalten Entwickler die Gelegenheit, die Spezifikation nach ihren Vorstellungen mitzugestalten. So ist von den Gründern der Gruppe die Firma Ericsson für weite Teile des Baseband-Protokolls verantwortlich, während die Module für die PC-Integration von Toshiba und IBM stammen, Intel Wissen über integrierte Schaltungen einbringt und Nokia Software für Mobiltelefone liefert. Zum anderen bekommen Teilnehmer Zutritt zu den Vorabversionen des Standards und können frühzeitig mit der Entwicklung von Bluetooth-konformen Geräten und Programmen beginnen. Wer sich in die Gruppe aufnehmen lassen will, besucht die Bluetooth-Web-Site und schickt unter dem Link "Members" eine E-Mail mit verschiedenen Angaben an eines der fünf Gründungsmitglieder. Kurz darauf erhält der Bewerber in elektronischer Form zwei Vertragsformulare, die er unterschrieben per Post zurückschickt. Das eine, genannt "Adopters Agreement", sichert dem Teilnehmer die gebührenfreie Benutzung der Spezifikation für eigene Produkte, die ein Bluetooth-Label tragen dürfen. Wie das lauten wird, heißt es dort - denn Bluetooth ist lediglich ein vorläufiger Codename des Projekts -, entscheidet Ericsson. Die Vertragsanlage "Early Adopter Amendment" verpflichtet jene, die vor der Veröffentlichung des Standards beitreten, die Dokumente vertraulich zu behandeln.

Damit Produkte das Bluetooth-Label erhalten, müssen sie nicht nur das Baseband-Protokoll unterstützen. Je nach ihrem Einsatzgebiet müssen sie auch mit Protokollen der Anwendungsebene arbeiten und verschiedene Datenobjekte integrieren. Mobiltelefone zum Beispiel sollten mit PCs oder PDAs elektronische Visitenkarten des V-Card-Standards austauschen, wohingegen ein Kopfhörer weniger Aufgaben zu erledigen hat. Bluetooth-Geräte bauen dabei nicht nur selbständig Verbindung zu ihren Kollegen auf, sie erkennen auch, mit welchen Fähigkeiten diese ausgestattet sind.

Die Datenrate eignet sich eher für Anwendungen mit seltenem Datenaustausch in meist kleinem Umfang. So bildet Bluetooth keine Konkurrenz zu Wireless-LANs (WLANs), da dort inzwischen Bandbreiten von 11 MBit/s eingeführt wurden. Die wesentlichen Bluetooth-Applikationen, die in Betrieben von Mitarbeitern angenommen werden, bestehen aus unternehmenseigen Anwendungen wie Messaging, Knowledge Management (Unwired Portal), Datenbankabfragen usw. sowie dem Zugang zum Internet.

DMAP
