Systemkonfigurationen
Dieses Kapitel zeigt die Zusammenschaltung von Speicher (RAM, ROM) und E/A-Bausteinen
zu einem Mikrocomputer-System. Die zeitliche Koordination wied hier nicht behandelt(da von Prozessor zu Prozessor verschieden). Aufteilung des AdreßraumsHierbei geht es um die Zuordnung verschiedener Speicher- und E/A-Bereiche zu den Adressen.Man unterscheidet: - Voll-Decodierung
Die Adressierung jedes Bausteins wird unter Verwendung aller Adreßleitungendecodiert. Weitere Bausteine sind problemlos zuschaltbar. Vorteil:Adreßraum nur soweit nötig gebraucht, Erweiterung problemlos
Nachteil: Mehr Hardware nötig - Minimaldecodierung:
Es wird nur eine Minimalzahl von Adreßleitungen ausgewertet. Der Speicher und die E/A-Schnittstellen erscheinen mehrmals unter verschiedenen Adressen. Vorteil:Minimaler Schaltungsaufwand
Nachteil: Adreßraum wird vollständig verbraucht In der Praxis finden sich häufig Mischformen (Teildecodierung), d. h. eswird nur soweit decodiert,daß alle Bausteine einen eigenen Adreßraumbesitzen - also eindeutig ansprechbar sind. Dabei kann es durchaus sein, daßein Baustein unter mehreren Adressen ansprechbar ist  Bauteileersparnis beimDecodieren.
Oft erfolgt die Vergabe bestimmter Bereiche für bestimmte Gruppen von Bausteinen,z. B. ROM: 0 - $7FFF, RAM: $8000 - $8FFF, E/A: F000 - FFFF.
Die Vergabe ist vom Prozessor abhängig (8080: ROM bei 0, 6800: ROM bei $FFFF
wegen Reset-Vektor). In letzteren Fall kann man durch Teildecodierung erreichen,
daß das ROM sowohl bei 0, als auch bei $FFFF adressierbar ist.
Systembeispiel

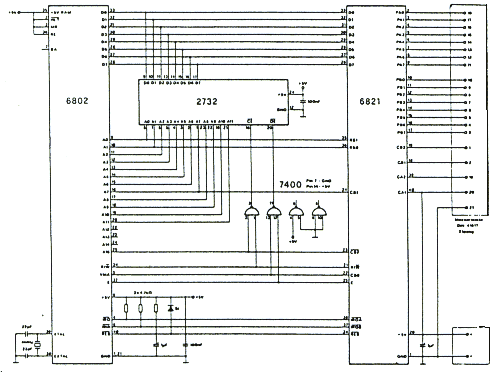

Minimalsystem mit 6802:
- Prozessor 6802 (mit 128 Byte RAM)
- EPROM 2732 als Programmspeicher (4K x 8)
- PIA 6821 als E/A-Baustein
- Adreßraum:
- RAM: $0000 - $007F
- ROM: $F000 - $FFFF
- PIO: $0080 - $0083 (memory mapped I/O)
Beispiele zur Systemkonfiguration

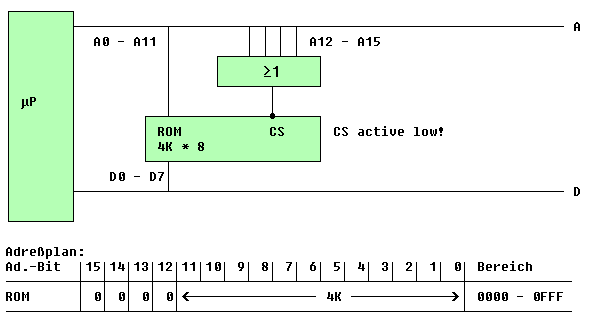

1. Volldecodierung:
Prozessor mit eingebautem RAM
CS vom ROM active low!

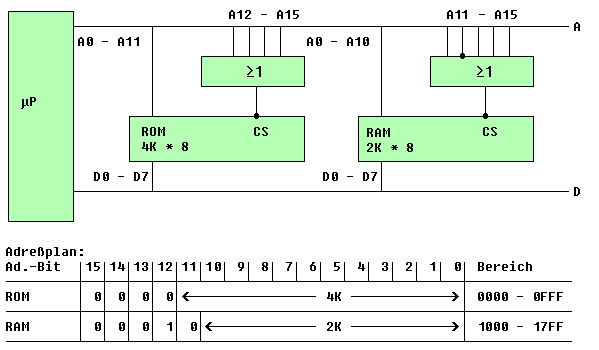

2. Volldecodierung, erweitert
CS von ROM und RAM active low!

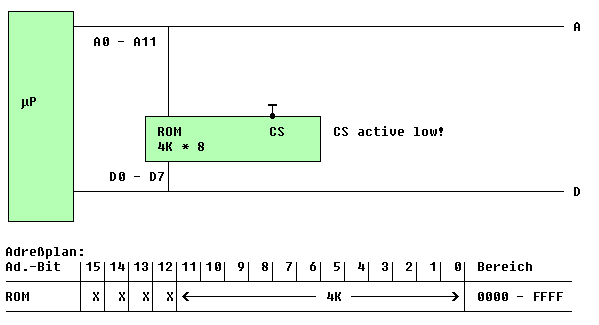

3. Minimaldecodierung
CS vom ROM und PIO active low!
Adressierung modulo $1000!
ROM erscheint bei $0000, $1000, $2000, ..., $D000, $E000, $F000

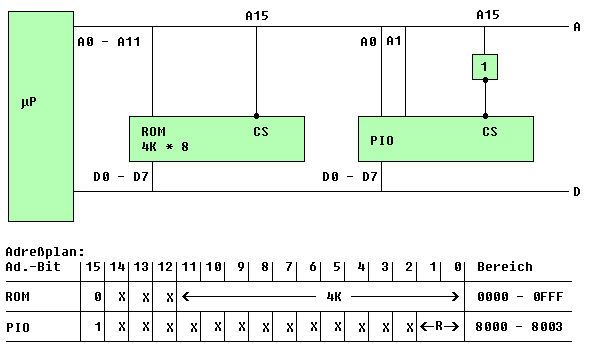

4. Minimaldecodierung ROM und E/A
Adressierung modulo $1000!
ROM erscheint bei $0000, $1000, $2000, ..., $7000
PIO erscheint bei $8000, $8004, $8008, ..., $FFFF

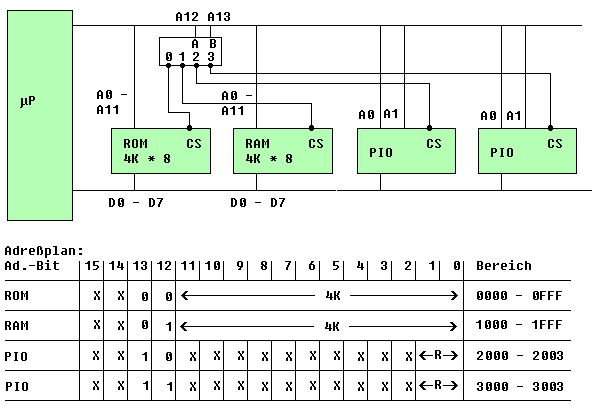

5. Teildecodierung (Volldecodierung mit Lücken)
µP, D und SBus aus Platzgründen weggelassen!
CS active low!
RAM erscheint bei $0000, $4000, usw.
ROM erscheint bei $1000, $5000, usw.
PIO 1 belegt den gesamten Bereich $2000 - $2FFF, $6000 - $6FFF, usw.
PIO 2 belegt den gesamten Bereich $3000 - $3FFF, $7000 - $7FFF, usw.
|
|
|
