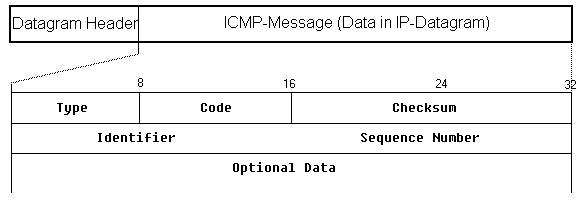

ICMP - Internet Control Message ProtocolICMP erlaubt den Austauch von Fehlermeldungen und Kontrollnachrichten auf IP-Ebene. ICMP benutzt das IP wie ein ULP, ist aber integraler Bestandteil der IP-Implementierung. Es macht IP nicht zu einem 'Reliable Service', ist aber die einzige Möglichkeit Hosts und Gateways über den Zustand des Netzes zu informieren (z. B. wenn ein Host temporär nicht erreichbar ist --> Timeout).Die ICMP-Nachricht ist im Datenteil des IP-Datagramms untergebracht, sie enthält ggf. den IP-Header und die ersten 64 Bytes des die Nachricht auslösenden Datagramms (z. B. bei Timeout).  Die fünf Felder der ICMP-Message haben folgende Bedeutung: - Type
- Identifiziert die ICMP-Nachricht
- 0 Echo reply
- 3 Destination unreachable
- 4 Source quench
- 5 Redirect (Change a Route)
- 8 Echo request
- 11 Time exceeded for a datagram
- 12 Parameter Problem on a datagram
- 13 Timestamp request
- 14 Timestamp reply
- 15 Information request
- 16 Information reply
- 17 Address mask request
- 18 Address mask reply
- Code
- Detailinformation zum Nachrichten-Typ
- Checksum
- Prüfsumme der ICMP-Nachricht (Datenteil des IP-Datagramms)
- Identifier und Sequence-Nummer
- dienen der Zuordnung eintreffender Antworten
zu den jeweiligen Anfragen, da eine Station mehrere Anfragen aussenden kann
oder auf eine Anfrage mehrere Antworten eintreffen können.
Wenden wir uns nun den einzelnen Nachrichtentypen zu:
- Echo request/reply
- Überprüfen der Erreichbarkeit eines Zielknotens. Es können
Testdaten mitgeschickt werden, die dann unverändert zurückgeschickt
werden (--> Ping-Kommando unter UNIX).
- Destination unreachable
- Im Codefeld wird die Ursache näher beschrieben:
0 Network unreachable
1 Host unreachable
2 Protocol unreachable
3 Port unreachable
4 Fragmentation needed
5 Source route failed
- Source quench
- Wenn mehr Datagramme kommen als eine Station verarbeiten kann, sendet sie
diese Nachricht an die sendende Station.
- Redirect
- wird vom ersten Gateway an Hosts im gleichen Teilnetz gesendet, wenn es
eine bessere Route-Verbindung über einen anderen Gateway gibt. In der
Nachricht wird die IP-Adresse des anderen Gateways angegeben.
- Time exceeded
- Für diese Nachricht an den Quellknoten gibt es zwei Ursachen:
- Time-to-live exceeded (Code 0): Wenn ein Gateway ein Datagramm eliminiert,
dessen TTL-Zähler abgelaufen ist.
- Fragment reassembly time exceeded (Code 1): Wenn ein Timer abläuft,
bevor alle Fragmente des Datagramms eingetroffen sind.
- Parameter problem on a Datagramm
- Probleme bei der Interpretation des IP-Headers. Es wird ein Verweis
auf die Fehlerstelle und der fragliche IP-Header zurückgeschickt.
- Timestamp request/reply
- Erlaubt Zeitmessungen und -synchronisation im Netz. Drei Zeiten werden gesendet
(in ms seit Mitternacht, Universal Time):
- Originate T.: Sendezeitpunkt des Requests (vom Absender)
- Receive T.: Ankunftszeit (beim Empfänger)
- Transmit T.: Sendezeitpunkt des Reply (vom Empfänger)
- Information request/reply
- Mit dieser Nachricht kann ein Host die Netid seines Netzes erfragen, indem
er seine Netid auf Null setzt.
- Address mask request/reply
- Bei Subnetting (siehe unten) kann ein Host die Subnet-Mask erfragen.
|
|
|
